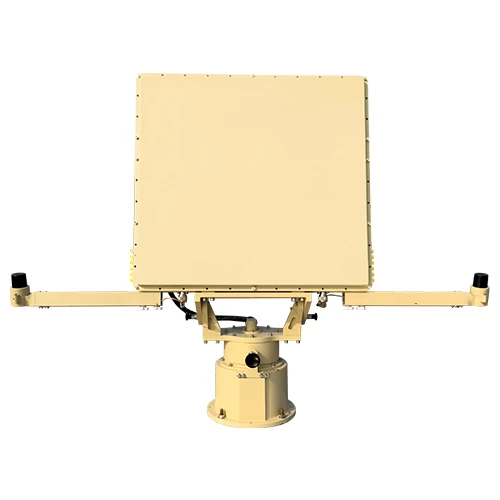

رادار تشخیص پهپاد TXD-3K

رادار تشخیص هواپیمای بدون سرنشین TXD-3K یک رادار 4D DBF با SUPE است- عملکرد ریور. این مینی بوها را تا 3 کیلومتر در دامنه و دارای capabili است- ty برای شناسایی تا 100 هدف همزمان. TXD-3K داده های 4D را از جمله دامنه ضبط می کند, آزیموت, ارتفاع, و سرعت. رادار یک سنسور اساسی برای محلول ضد پهپاد است. ما امکانات فدرال را به شدت توصیه می کنیم, فرودگاه ها, نیروگاه, مجدداً روغن, مرز, و استادیوم ها TXD-3K را برای کاهش تهدیدهای هواپیماهای بدون سرنشین مجهز می کنند.

*توجه داشته باشید که ظاهر, مشخصات و توابع ممکن است بدون اطلاع قبلی متفاوت باشد.

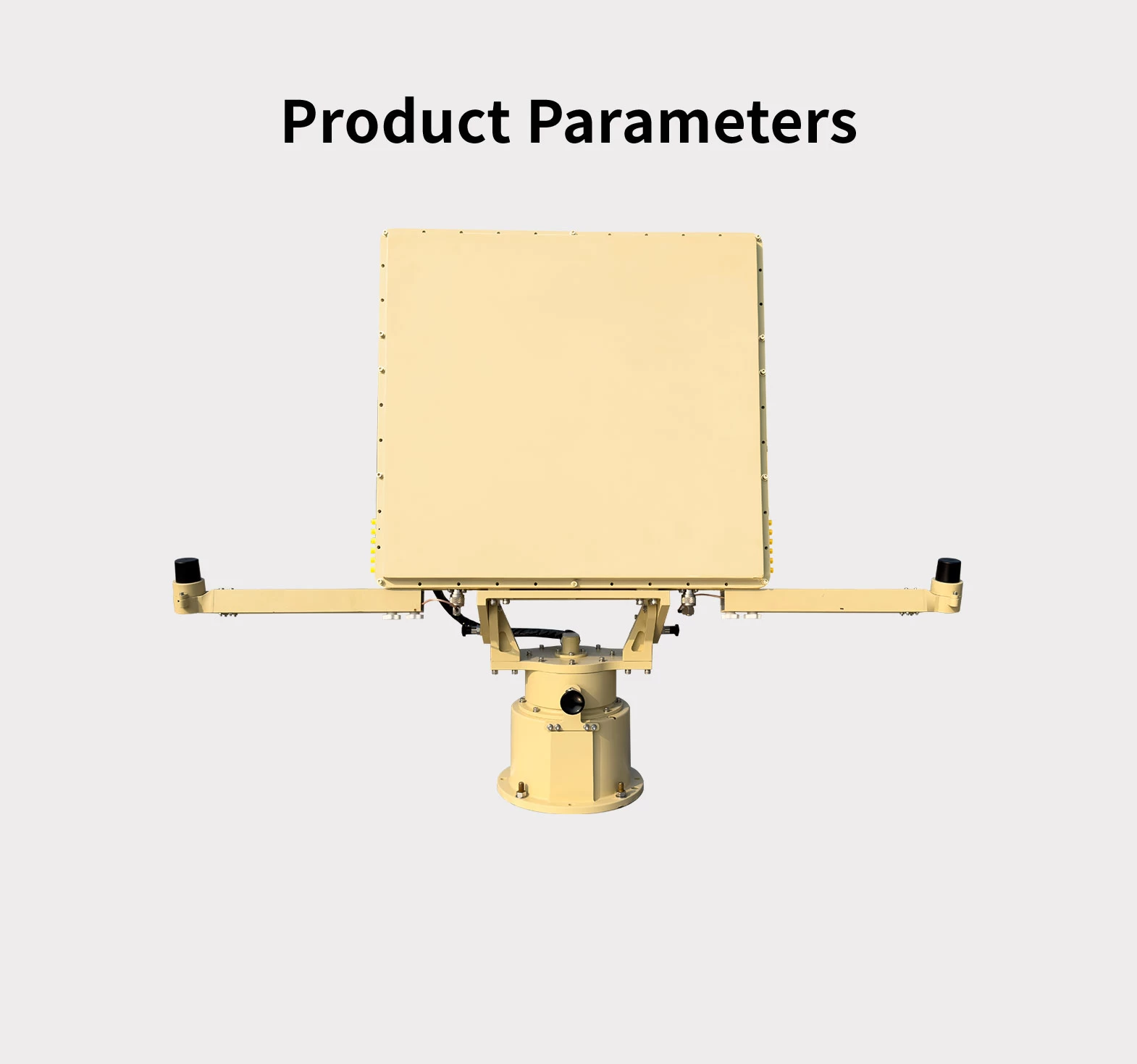

مدل	TXD-3K
نوع رادار	موج پیوسته مدوله شده فرکانس (FMCW)
باند فرکانس	باند کی (24گیگاهرتز)
نوع اسکن	DBF در ارتفاع; اسکن مکانیکی در آزیموت
سرعت اسکن	10 دور در دقیقه (60 °/s), 20 دور در دقیقه (120 °/s)
محدوده تشخیص	>3 km @ rcs = 0.01 m²
رزولوشن برد	12.3 پوند ≤ (3.75متر) @ rcs = 0.01 ㎡
لاله	0 360 درجه
دقت آزیموت	0.5 درجه
ارتفاع	0 30 درجه
دقت ارتفاع	0.5 درجه
سرعت هدف قابل تشخیص	تا 100 در ساعت ( 45 ام‌اس)
ردیابی همزمان	تا 100
منبع تغذیه	100-240V AC / 24V DC
مصرف برق	≤350w
رتبه بندی IP	IP65
دمای ذخیره سازی	-40 60 درجه سانتیگراد(-40 140 درجه فارنهایت)
ابعاد	رده 780500350 (میلی متر) / 30.719.713.8 (که در)
وزن	≤55 (پوند) / 25 (کیلوگرم)
رابط ارتباطی	RJ45
اتوماتیک شمال جستجو	بله

سیستم دفاعی ضد پهپاد از واحد تشخیص رادار یا RF تشکیل شده است, واحد ردیابی EO و واحد پارازیت. سیستم شناسایی هدف را یکپارچه می کند, ردیابی & شناخت, فرمان & کنترل پارازیت, چند عملکرد در یک. بر اساس سناریوهای مختلف برنامه, سیستم را می توان با انتخاب واحد تشخیص و دستگاه پارازیت مختلف به صورت انعطاف پذیر در یک راه حل بهینه مستقر کرد. AUDS را می توان نصب و راه اندازی کرد, وسیله نقلیه سیار یا قابل حمل. بر اساس نوع نصب ثابت, AUDS به طور گسترده در سایت حفاظت از امنیت سطح بالا استفاده می شود, نوع سوار بر وسیله نقلیه معمولاً برای گشت زنی معمولی یا بیشتر استفاده می شود, و از نوع پرتابل برای پیشگیری موقت بسیار استفاده می شود & کنترل در کنفرانس کلیدی, رویدادهای ورزشی, کنسرت و غیره.
