Kupanga Radar Kukhala Yosavuta


RadarAltimeterXM24A1-TVTRADAR-TimeVaryingTransmissionCo.,Ltd

Radar Module/

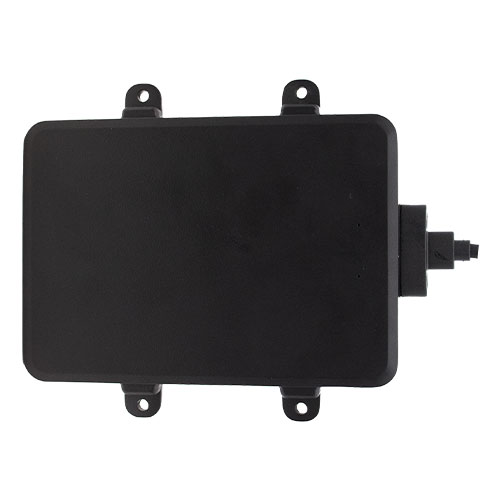

Radar Altimeter XM24A1

Mtundu
XM24A1-3HXM24A1-5HChithunzi cha XM24A1-1K
Module ya radar FMCW
Kutumiza pafupipafupi24Mbalame
Njira za Rx/Tx1TX/1RX
Kuzindikira
0.2-300(m) Zogwirizana ndi Ground0.2-500(m) Zogwirizana ndi Ground0.2-1000(m) Zogwirizana ndi Ground
Zolondola
±0.03m±0.05m±0.05m
Mtengo wotsitsimutsa45Hz
Kuthamanga kwakukulu kozindikirikampaka 134 Mph (60Ms) , Liwiro lokwera
Munda wamawonedwe (yopingasa)±24°
Munda wamawonedwe (ofukula)± 18°
Kulowetsa MagetsiDC 7-24 V
Kumwa mphamvu
1.8W2W2.5W
Mawonekedwe olumikiziranaUART (TTL)/CAN/RS232/RS422/RS485
Kutentha kwa ntchito-40~70 (° C)
MupIP67
M'mbali (kutalika* m'lifupi* kutalika)141.5*82*18 (mm)
Wight120 (g)
  • Zambiri Zamalonda

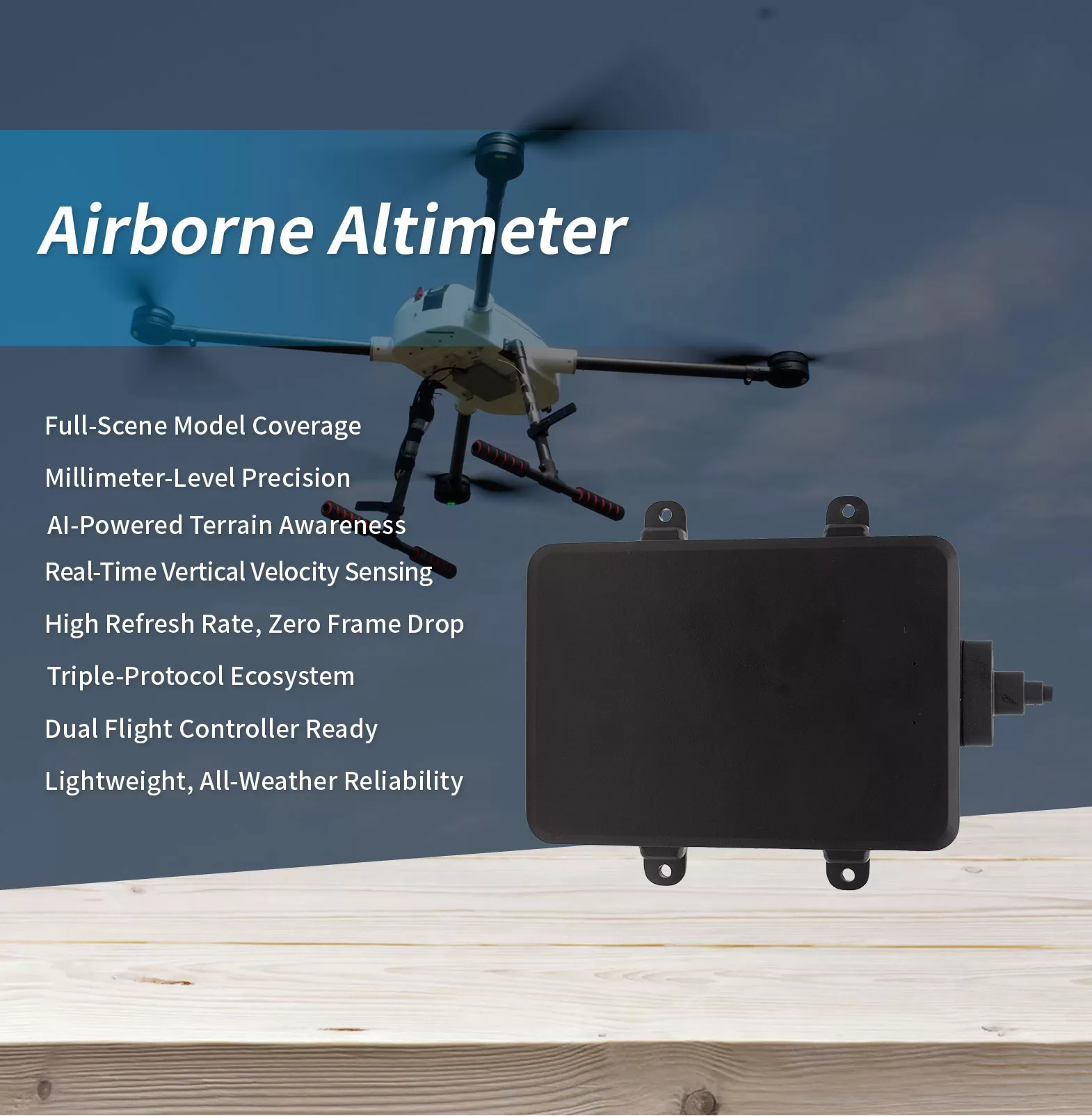

Radar Altimeter ndipamwamba kwambiri, Module yophatikizika kwambiri yokonza ndi kuzindikira mozama yomwe idapangidwira ma UAV ndi mapulatifomu osiyanasiyana okwera otsika.. Kugwiritsa ntchito 24GHz Frequency Modulated Continuous Wave (FMCW) ukadaulo wa radar wa millimeter-wave, imapereka zabwino zazikulu monga momwe nyengo ikuyendera, mphamvu zotsutsana ndi kusokoneza, mwatsatanetsatane kwambiri, ndi kuzindikira kwa nthawi yayitali. Imatha kuyeza mtunda wocheperako pakati pa ndegeyo ndi pansi kapena zopinga zenizeni munthawi yeniyeni, Kupereka ma UAV okhala ndi chiwongolero chokhazikika komanso chidziwitso cham'mbuyo cha chilengedwe. Izi zimathandizira kwambiri kukhazikika kwa ndege, autonomous control mphamvu, ndi chitetezo chogwira ntchito m'malo ovuta komanso zovuta zanyengo. Pamene kusunga ntchito mkulu, Izi zakhala sensor yofunika kwambiri yokweza nzeru za UAV, chifukwa cha kuchuluka kwake komwe kumadziwika, kuphimba kwakukulu kwa mtengo, ndi kukhathamiritsa kagwiritsidwe ntchito ka mphamvu ndi kuphatikiza. Imagwiritsidwa ntchito kwambiri m'magawo angapo aukadaulo monga precision agriculchikhalidwe, kupenda malo ndi mapu, kuyendera chingwe chamagetsi, kuyang'anira chitetezo, ndi kupulumutsa mwadzidzidzi.




*Zindikirani kuti mawonekedwe, Zojambulajambula ndi ntchito zitha kukhala zosiyana popanda kuzindikira.

Mtundu
XM24A1-3HXM24A1-5HChithunzi cha XM24A1-1K
Module ya radar FMCW
Kutumiza pafupipafupi24Mbalame
Njira za Rx/Tx1TX/1RX
Kuzindikira
0.2-300(m) Zogwirizana ndi Ground0.2-500(m) Zogwirizana ndi Ground0.2-1000(m) Zogwirizana ndi Ground
Zolondola
±0.03m±0.05m±0.05m
Mtengo wotsitsimutsa45Hz
Kuthamanga kwakukulu kozindikirikampaka 134 Mph (60Ms) , Liwiro lokwera
Munda wamawonedwe (yopingasa)±24°
Munda wamawonedwe (ofukula)± 18°
Kulowetsa MagetsiDC 7-24 V
Kumwa mphamvu
1.8W2W2.5W
Mawonekedwe olumikiziranaUART (TTL)/CAN/RS232/RS422/RS485
Kutentha kwa ntchito-40~70 (° C)
MupIP67
M'mbali (kutalika* m'lifupi* kutalika)141.5*82*18 (mm)
Wight120 (g)



Chitsanzo:
